10000BPH อลูมิเนียมกระป๋องน้ํา กระป๋องเติมและเครื่องปิด Monoblock

10000BPH เครื่องล้าง, เติมและปิดขวดอลูมิเนียมความเร็วสูงและคุณภาพสูง

1การนําเครื่องมือมาใช้
โดยใช้เทคโนโลยีที่ทันสมัยที่สุดในยุโรป อเมริกา และญี่ปุ่นบริษัทของเราได้ออกแบบและพัฒนาอุปกรณ์ที่มีผลผลิตสูงที่เหมาะสําหรับสกรูหมวกบนขวดอลูมิเนียมและกระป๋องที่มีปาก threadedซึ่งครอบคลุมช่องว่างในอุตสาหกรรมในประเทศและอยู่ในระดับชั้นนําในอุตสาหกรรม ผลิตสูงสุดสามารถถึง 600 กระปุก / นาที
สถานที่ล้าง, เติมและปิดทั้งหมดถูกควบคุมโดย servo มอเตอร์อิสระเพื่อลดช่องว่างในการส่งเกียร์การเติมและการปิดปูนได้ดีขึ้นมาก.
เครื่องล้างขวดใช้เครื่องจับขวดล็อคตัวเอง เพื่อให้แน่ใจว่าขวดจะไม่ตกเมื่อแรงจับขวดน้อย
น้ําระบายน้ําทั้งสองลํามีช่องทางแยกกันและแยกกันคอนเซนเทรนต์สื่อที่แตกต่างกัน สามารถใช้ในการล้าง เพื่อตอบสนองความต้องการของลักษณะที่แตกต่างกันของเครื่องดื่มสําหรับขวดล้าง; มันมีฟังก์ชันของไม่มีการล้างล้างโดยไม่มีขวด and there is no need to design a water shield on the bottle rinser to avoid the volatilization of the sterilizing components of the washing water when there is no bottle to flush and affect the environment of the filling room:
วาล์วเติม - ด้วยฟังก์ชันการหลุดและต้านการกระจายวาล์วสามารถหลุดเพื่อรับรองความต้องการอุณหภูมิของระบบระหว่างการปิดการผลิตหรือก่อนการผลิตเพื่อให้เกิดการผลิตอย่างรวดเร็ว และหลีกเลี่ยงการปล่อยวัสดุเมื่อเครื่องเริ่มต้นใหม่หลังจากปิด, ปรับปรุงประสิทธิภาพของอุปกรณ์และผลผลิตของเครื่องดื่ม ลดต้นทุนการผลิตอากาศในขวดไม่เข้าไปในกระบอกวัสดุและลดความเสี่ยงของการติดเชื้อทางสองของวัสดุ
หัวปิด - การออกแบบโครงสร้างที่คอมแพคต; โครงสร้างแรงดันด้านหน้าของสปริงเทอร์ชั่น ระยะการปรับแรงดันที่ใหญ่ หลีกเลี่ยงปรากฏการณ์หุ้มหัก; เครื่องปิดใช้โครงสร้างคามคู่และโครงสร้างปิดสองครั้งถูกออกแบบเป็นพิเศษสําหรับลักษณะของขวดและกระป๋องอลูมิเนียมโดยการควบคุมความดันภายใน ความลึกของเส้นใย และความลึกของแคอนเตอร์ซัง มันสามารถไม่เพียงแต่รับประกันการปิดปิดของหมวกหมึกของขวดอลูมิเนียมและสามารถแต่ยังให้แน่ใจว่า ทอร์คการเปิดของผลิตภัณฑ์เสร็จอยู่ในค่ามาตรฐาน.

2ภาพรวมโครงการ ความต้องการโครงการ
1) สินค้า: เครื่องดื่มผสม
2) การบรรจุ: ขวดและกระป๋องอลูมิเนียม
3) ความจุ: 180ml-330ml (ปริมาตรของปากขวดของความจุที่แตกต่างกันเหมือนกัน)
(ลูกค้าต้องนําเสนอภาพวาดของประเภทกระป๋องทั้งหมด)
4) ความต้องการความจุในการผลิต: 10,000 BPH (ความจุ 330 ml เป็นมาตรฐาน)
5)ความต้องการกระบวนการ: กระบวนการเติมร้อน
อุปกรณ์เติม: (1) ล้าง - เติม - ปิดและปิด

3คําอธิบายทางเทคนิคของอุปกรณ์:

1).ภาพรวมของอุปกรณ์:

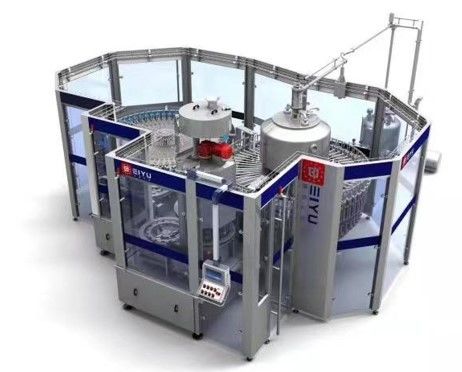

LRXGF ซีรี่ย์ของเครื่องดื่มที่ไม่มีน้ํามันก๊าซ ระบบการเติมความดันปกติที่ใช้เป็นหลักในการเติมน้ําดื่มที่ไม่มีน้ํามันก๊าซ เช่น กระปุกขวดอลูมิเนียม น้ําผลไม้ เครื่องดื่มที่มีประโยชน์ เป็นต้นเครื่องจักรหลักนํามาใช้วิธีการเติมแรงดันธรรมดาแรงโน้มถ่วงและวาล์วเติมกล.
เครื่องจักรหลักใช้รูปแบบสามในหนึ่ง (ซักขวด-เติม-ปิด) ใช้สกรูเพื่อให้ขวดอาหาร และขอบขวดถูกส่งวงล้อดวงจรสตาร์ใช้พอลีเอเธลีนโมเลกุลสูงสุด (หรือสแตนเลส 304).

2) กระบวนการอุปกรณ์:
อย่างแรก กระป๋องถูกส่งไปยังเครื่องหลัก ผ่านโซ่ขนส่ง และสกรูการให้อาหารกระป๋องถูกใช้ในการแยกกระป๋องออกเป็นระยะที่ต้องการโดยเครื่องหลักสกรูใช้สกรู pitch เปลี่ยนแปลงโดยการปรับปรุงเส้นโค้งของสกรู การเสียหายของพื้นผิวสกรูกับลักษณะของขวดถูกลดลงเป็นน้อยที่สุดวงล้อการสลับทํางานร่วมกันกับสกรูที่จะส่งขวดไปในขวดล้างหลังจากที่ขวดเข้าไปในเครื่องล้างน้ํา ปากขวดถูกกั้นด้วยกริมขวดพลิก แล้วพลิก 180 องศาภายใต้การกระทําของรถเลนนําพลิกเมื่อมันหมุนไปยังบริเวณที่กําหนดไว้, ช่องฉีดฉีดของเหลวทําความสะอาดเพื่อล้างข้างในและข้างนอกของขวด, แล้วขวดถูกพลิก 180 ° อีกครั้งภายใต้การกระทําของรถเลื่อนการนําทางผ่านน้ํากรอง,และส่งออกจาก rinser ผ่านล้อการสลับเข้าสู่กระบวนการต่อไป.
กระป๋องที่ทําความสะอาดและฆ่าเชื้อถูกขนส่งไปยังเครื่องเติมผ่านดวงแปลง เมื่อดวงแปลงถูกเชื่อมต่อกับกลไกการสนับสนุนกระป๋องของเครื่องเติม the centering cover of the filling machine drops down and buckles the can mouth at the intersection of the dial and the can (make sure that the filling valve and the bottle mouth are aligned to ensure air tightness)จากนั้นขวดจะขึ้นภายใต้การกระทําของกลไกการสนับสนุนขวดและกดต่อคลองเติมเพื่อปิดปากขวดและคลองเติมวาล์วเติม เปิดผ่านช่องปากขวดเมื่อระดับของของเหลวในกระปุกถึงประตูกลับของกระปุกการเติมสนามกลับปิดเพื่อให้กระบวนการเติมเต็ม. จากนั้นกลไกการสนับสนุนของขวดจะหล่น, ขวดออกจากซับปริมาณการเติม, และซับปริมาณการเติมถูกปิดเพื่อให้สําเร็จกระบวนการเติมทั้งหมดจากนั้นมันจะออกมาจากเครื่องเติมและเข้าสู่ capping หลังสุด.
หลังจากที่เต็มแล้ว กระป๋องจะถูกขนส่งไปยังเครื่องปิดกระป๋อง ผ่านดวงการสลับ กระป๋องถูกขัดเข้าปากกระป๋องและกดโดยแขวนกระป๋องบนดวงการสลับการประกอบ capping ถูกควบคุมโดยแคมคู่. คามบนควบคุมการเคลื่อนไหวขึ้นและลงของการประกอบการปิด, และคามล่างควบคุมการปิด. เมื่อขวดเข้าเครื่องปิด,กัมด้านบนและด้านล่างพร้อมกันควบคุมการประกอบ capping เพื่อลง, และหัวความดันกดปากของขวดเพื่อให้ขวดคงที่และหัวปิดตัดเส้นใยและตัดแหวนป้องกันการขโมย tightenในขณะที่เครื่องจักรหลักหมุน หัวปิดเริ่มกดเส้นใย ภายใต้การควบคุมของแคมล่างเส้นใยถูกสกรูสองครั้งเพื่อให้แน่ใจว่าคุณภาพของการปิดและพลังงานที่ส่งโดยมอเตอร์ servo ขับรถยนต์สามารถควบคุมความเร็วหมุนของหัว capping ได้อย่างแม่นยําเพื่อปรับปรุงความแม่นยําของ cappingขวดที่เสร็จสิ้นการปิดถูกส่งออกจากเครื่องหลักสามในหนึ่งผ่านล้อวงจรและเข้าสู่กระบวนการต่อไป

3) ลักษณะหลักของอุปกรณ์:
(1) มันใช้ฐานอินทิกรัลจากสแตนเลสคาร์บอนความแข็งแรงสูงคุณภาพสูง และถูกล้อมรอบด้วยสแตนเลส SUS304 ความแข็งแรงโครงสร้างโดยรวมของอุปกรณ์ดีและไม่บิด
(2) การออกแบบดีที่สุดของเส้นโค้งสกรูการให้อาหารขวดให้แน่ใจว่าการให้อาหารขวดเรียบร้อยและน่าเชื่อถือ และป้องกันวัสดุจากการไหลผ่านจากปากขวด
การป้องกันการอุดตันอย่างสมบูรณ์แบบ ส่วนล่างของกระป๋องในและออกของดวงจรมีอุปกรณ์คลาจอุดตันที่สามารถป้องกันอุปกรณ์ได้อย่างมีประสิทธิภาพเมื่อกระป๋องติด
(2) วิธีการยกกระป๋องรองกระป๋องถูกนํามาใช้เพื่อให้แน่ใจว่ามีความแน่นของอากาศที่ดีระหว่างปากถังและวาล์วเติมเพื่อให้แน่ใจว่าคุณภาพของผลิตภัณฑ์
วิธีการแทน CO2 โดยการล้างใช้ในการแทนออกซิเจน และประสิทธิภาพในการแทนที่สูง
(3) อุปกรณ์มีระบบหล่อลื่นแบบอัตโนมัติที่สมบูรณ์แบบ ซึ่งจะดําเนินการหล่อลื่นส่วนทํางานอย่างเลเยอร์โดยอัตโนมัติตามการตั้งค่าของระบบ
(4) เครื่องหลักมีมอเตอร์ควบคุมความเร็วความถี่ที่เปลี่ยนแปลง สามารถปรับความจุในการผลิตได้อย่างง่ายดาย
(5) ส่วนประกอบไฟฟ้าหลัก อินเวอร์เตอร์ สวิทช์ไฟฟ้าแสง สวิทช์ความใกล้ชิด วาล์วควบคุมไฟฟ้า เป็นต้นเป็นส่วนประกอบที่นําเข้าทั้งหมด เพื่อให้การทํางานที่ดีที่สุดของเครื่องจักรทั้งหมด.
(6) ระบบควบคุมมีฟังก์ชัน เช่น ระเบิดความผิดพลาด ระเบิดการตรวจสอบการหายไปของครอบคลุม และการนับการผลิตชิง
(7) การทํางานบนจอสัมผัสแบบ Pro-Face (ดิจิตอล) ถูกนํามาใช้ และความเร็วการผลิต การนับการผลิตชิวท์ ประเภทความผิดพลาด จุดเกิดความผิดพลาด เป็นต้นมันยังสามารถนับเวลาเกิดความผิดพลาดโดยอัตโนมัติประเภทความผิดพลาด และข้อมูลอื่นๆ
(8) ส่วนประกอบปนูเมติกของเยอรมัน FESTO

ปริมาตรทางเทคนิคของโฮสต์:

5) การตั้งค่าส่วนประกอบหลัก:

6) การแนะนําส่วนประกอบหลักของเครื่องรับ:

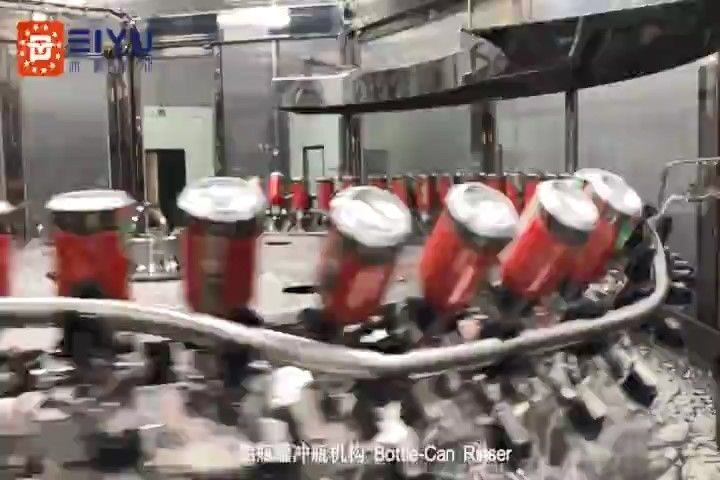

(1) การล้างขวด:

อย่างแรก กระป๋องถูกส่งไปยังเครื่องหลักผ่านโซ่ขนส่ง และกระป๋องถูกแยกออกในระยะที่ต้องการของเครื่องหลักโดยสกรูการให้อาหารกระป๋องสกรูใช้สกรู pitch เปลี่ยนแปลง, และเส้นสไพร่ของสกรูถูกปรับปรุงให้ดีที่สุดเพื่อลดความเสียหายของพื้นผิวสกรูต่อลวดกระป๋อง. ดวงเปลี่ยนที่ตรงกับสกรูส่งกระป๋องเข้าไปในลวดล้าง.หลังจากที่ขวดเข้าไปในเครื่องล้างช่องปากขวดถูกจับไว้ด้วยกริมขวดพลิก แล้วหมุน 180 องศาภายใต้การกระทําของรถเลื่อนทางนําพลิกช่องฉีดพ่นของล้างเพื่อล้างข้างในและข้างนอกของขวดจากนั้นผ่านน้ําที่กรอง กระป๋องจะถูกหมุน 180 ° อีกครั้งภายใต้การกระทําของรถเลื่อนการนํา และส่งออกจากล้างผ่านดวงการสลับเพื่อเข้าสู่กระบวนการต่อไป

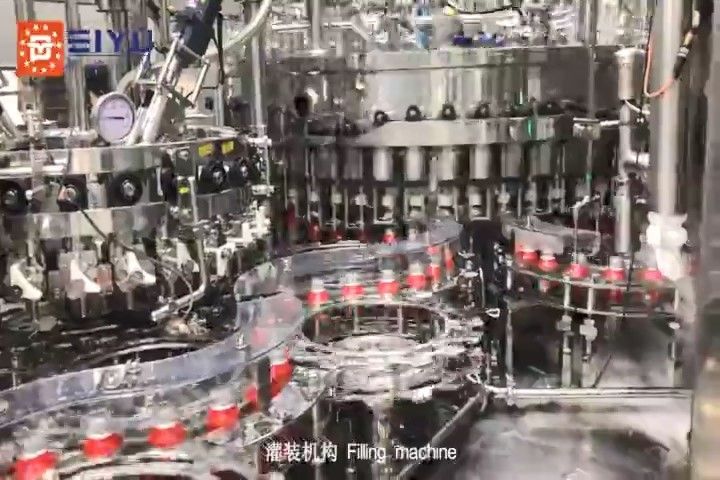

(2) การเติม:

ขวดที่ทําความสะอาดและฆ่าเชื้อ นําไปยังเครื่องเติมผ่านล้อเปลี่ยนอุปกรณ์กลางถือปากกระป๋องที่สถานีการส่งเพื่อให้แน่ใจว่าปากกระป๋องและวาล์วเติมถูกบรรทัดจากนั้นขวดจะขึ้นภายใต้การกระทําของกระบอกที่รองรับขวดและปากขวด, กล่องปิดกลางและปากตู้บรรจุปากขวดผลักเปิดวาล์วเติมกล เพื่อเริ่มเติมอากาศในขวดเข้าท่อการกลับผ่านช่องทางการกลับ หลังจากที่การเต็มเสร็จกระป๋องที่รองรับขวดลดลงภายใต้การกระทําของแคมความดันลงเพื่อให้สําเร็จกระบวนการเติมทั้งหมด, แล้วมันจะออกมาจากเครื่องเติมและเข้าสู่การปิดท้าย

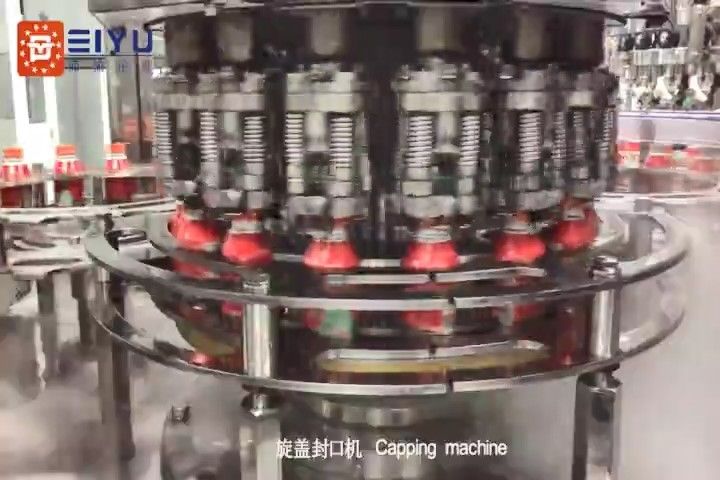

3) หมวกสกรู:

หลังจากที่เต็มแล้ว กระป๋องจะถูกขนส่งไปยังเครื่องปิดผ่านวงล้อเปลี่ยนและฝาปิดขวดถูกจับเข้าปากขวด และกด (ขึ้นอยู่กับผลิตภัณฑ์), ไนโตรเจนเหลวสามารถตัวกระจายก่อนแขวนฝาปิด) หลังจากที่ฝาปิดแขวน, กระป๋องเข้าเครื่องปิด
หน่วยปิดปิดถูกควบคุมโดยแคมกลไกสองหน่วย หน่วยด้านบนควบคุมการเคลื่อนไหวขึ้นและลงของหน่วยปิดปิดและแคมล่างควบคุมการปิด (แคมล่างใช้การออกแบบโค้ง double capping, ที่สามารถดําเนินการปิดกล่องได้สองครั้ง) เครื่องปิดกล่องมีมอเตอร์เซอร์โวภายนอกในการขับเคลื่อนเครื่องปิดกล่องและจํานวนวงกลมปิดสามารถกําหนดได้ตามใจชอบเพื่อตอบสนองความต้องการของหมวกผู้ผลิตที่แตกต่างกันและบรรลุความปรับปรุงได้อย่างกว้างขวาง.
เมื่อขวดเข้าไปในเครื่องปิด, คัมด้านบนและด้านล่างทํางานพร้อมกันเพื่อควบคุมการรวมปิดลงและหัวที่สร้างหมวกกดหมวกขวดขวด เพื่อให้ขวดมั่นคง. จากนั้นแคมล่างควบคุมแคมเล็กของมีดหมุนที่จะลง, และมีดหัว thread capping และมีดแหวนป้องกันการขโมยถูก tightened ภายใต้การกระทําของสปริง,และหมุนขณะที่เครื่องจักรหลักหมุนภายใต้การควบคุมของแคมด้านล่าง, การหมุนเส้นจะดําเนินการสองครั้งเพื่อให้แน่ใจว่าคุณภาพการปิดและความงามของเส้นปิดกระป๋องที่ครบ capping ถูกส่งออกจากเครื่องหลักสามในหนึ่งผ่านล้อวงจรและเข้าสู่กระบวนการต่อไปเมื่อหัวปิดต้องการที่จะตั้งทอร์คของมีดหมุนคุณเพียงแค่จําเป็นต้องถอดหัวปิด (หัวปิดและการประกอบปิดเชื่อมต่อด้วยเส้นใยเพื่อการแยกแยกง่าย)ติดตั้งหัวปิดบนเครื่องมือปรับที่มาพร้อมกับมันและใช้กุญแจทอมปอร์ตเพื่อตั้งค่าทอมปอร์ตของมีดหมุนสี่ของหัว capping อย่างแม่นยํา (มีดเส้นสองและมีดแหวนป้องกันการขโมยสอง).

4ราคาและเวลาการจัดส่งสําหรับ 10000BPH อลูมิเนียมขวดขวดน้ํา

(1) ระยะเวลาการใช้งานของอัตราการเสนอราคา: 1 เดือน
(2).วิธีการชําระเงิน: T/T, L/C
(3) ลูกค้าให้ตัวอย่างสินค้าและบรรจุที่ต้องการในการทดลองโรงงานฟรี
(4) ระยะเวลาการจัดส่ง: 60 วันทําการจากการรับเงินฝากจากลูกค้าและตัวอย่างการบรรจุสินค้า

5. การประกันคุณภาพสําหรับ 10000BPH อลูมิเนียมกระป๋องกระป๋องน้ํา เติมและเครื่องปิด Monoblock:
(1) บริษัทรับประกันว่าสินค้าที่จัดส่งเป็นสินค้าใหม่ ไม่เคยใช้ใช้ ผลิตจากการออกแบบล่าสุดและวัสดุที่เหมาะสม และตรงกับคุณภาพรายละเอียดและผลประกอบการที่ระบุในสัญญาทางเทคนิคในทุกด้าน;
(2) บริษัทรับประกันว่าหลังจากที่สายการผลิตถูกนําไปติดตั้งและแก้ไขปัญหาอุปกรณ์จะบรรลุตัวชี้วัดการทํางานทางเทคนิคต่างๆ ของสินค้าภายใน 15 วันหลังจากที่ระบบทั้งหมดถูกนําเข้าใช้งาน;
(3) บริษัทรับประกันว่าภายในระยะเวลาการรับประกันคุณภาพที่กําหนดในสัญญาความบกพร่องและความเสียหายของสายการผลิตที่เกิดจากความบกพร่องในการออกแบบ, กระบวนการ, การผลิต, การติดตั้ง, การแก้ไขความผิดพลาด หรือวัสดุที่ให้ และคุณภาพของอุปกรณ์ของผู้ขาย
(4) ระยะเวลาการรับประกันคุณภาพของอุปกรณ์คือ 12 เดือนหลังจากการรับสายการผลิตพบว่าคุณภาพหรือรายละเอียดของอุปกรณ์ไม่ตรงกับข้อบังคับในสัญญาหรือมันพิสูจน์ว่าอุปกรณ์มีอาการบกพร่อง (รวมถึงอาการบกพร่องที่เป็นไปได้ หรือการใช้วัสดุที่ไม่เหมาะสม เป็นต้น)ผู้ซื้อมีสิทธิที่จะเสนอการแก้ไขให้กับผู้ขายภายในระยะเวลาการรับประกันคุณภาพของสินค้าตามใบรับรองการตรวจสอบที่ออกโดยกรมกฎหมาย;
(5).บริษัทรับประกันคุณสมบัติกลของอุปกรณ์ที่นํามา, คุณภาพของผลิตภัณฑ์และตัวชี้วัดการบริโภคของผลิตภัณฑ์.

6. การรับประกันอุปกรณ์สําหรับ 10000BPH อลูมิเนียมขวดขวดน้ํา
(1) หลังจากที่อุปกรณ์ได้รับการรับรอง, การรับประกัน 12 เดือนได้รับการให้, และระบบควบคุม (สแตนดาร์ด Huichuan แบรนด์) ให้การรับประกัน 24 เดือน;บริษัทของเราจะให้บริการกับผู้ใช้ฟรีอะไหล่และบริการในทันเวลาและมีประสิทธิภาพ (อะไหล่ที่สวมไม่ครอบคลุมโดยการรับประกัน);
(2) หากอุปกรณ์เสียและต้องซ่อมในสถานที่บริษัทของเรารับประกันว่า พนักงานบํารุงรักษาจะรีบไปที่สถานที่ของลูกค้าภายใน 48 ชั่วโมง เพื่อช่วยลูกค้ากําจัดความผิดพลาดในเวลา (ยกเว้นกรณีแรงสูง);
(3) หลังจากระยะเวลาการรับประกันแล้ว บริษัทของเราจะให้ผู้ใช้บริการกับการสนับสนุนทางเทคนิคที่ได้รับความโปรดปรานมากมาย การจัดหาอะไหล่ที่เพียงพอ และบริการหลังการขายอื่น ๆ ตลอดชีวิต

7.การบรรจุและขนส่งสําหรับ 10000BPH อลูมิเนียมขวดขวดน้ํา
(1).วิธีการบรรจุ:
บรรจุภัณฑ์ใช้กล่องบรรจุภัณฑ์พิเศษใหม่และแข็งแรง หรือกรอบคงที่ ที่เหมาะสําหรับการขนส่งระยะไกล กันความชื้น กันสนิม กันกระแทกเหมาะสําหรับการขนส่งทางบก, การขนส่งทางทะเลและการยกทั้งหมด
(2).วิธีการขนส่ง: การขนส่งทางบก การขนส่งทางทะเล
