เครื่องปนูเมติกหุ่นยนต์กรอบเครื่องดื่ม Palletizer เครื่องโปรแกรมตามความต้องการ

เครื่องจัดเรียงพาเลทเครื่องดื่มแบบใช้หุ่นยนต์

บริษัท เซี่ยงไฮ้ เป่ยหยู แพ็คเกจจิ้ง เทคโนโลยี จำกัด

เครื่องจัดเรียงพาเลทแบ่งออกเป็นเครื่องจัดเรียงพาเลทแบบแกนเดี่ยวและแกนคู่, เครื่องจัดเรียงพาเลทแบบหุ่นยนต์, เครื่องจัดเรียงพาเลทแบบเสาเดี่ยว และเครื่องจัดเรียงพาเลทแบบหุ่นยนต์

ขอบเขตการใช้งาน:

สามารถใช้ในการจัดเรียงพาเลทสำหรับงานต่างๆ ในอุตสาหกรรมเบียร์ เครื่องดื่ม และอาหาร และมีการใช้งานอย่างแพร่หลายในกล่องกระดาษ กล่องพลาสติก ขวด ถุง ถัง ผลิตภัณฑ์บรรจุภัณฑ์ฟิล์ม และผลิตภัณฑ์บรรจุ ฯลฯ; ติดตั้งร่วมกับสายการผลิตบรรจุสามในหนึ่งเดียว ฯลฯ เพื่อจัดเรียงขวด กระป๋อง และถุงต่างๆ

ช่วงความจุของเครื่องจัดเรียงพาเลทตามประเภทต่างๆ: 3 กล่อง - 160 กล่องต่อนาที

ส่วนประกอบหลักของเครื่องจัดเรียงพาเลท:

1. บทนำเกี่ยวกับเครื่องจัดเรียงพาเลทแบบหุ่นยนต์:
เครื่องจัดเรียงพาเลทแบบหุ่นยนต์ถูกนำไปใช้กับรูปทรงกล่องต่างๆ สำหรับการขนส่ง จัดระเบียบ และจัดเรียงพาเลทโดยอัตโนมัติ ตัวกล่องจะถูกขนส่งเข้าสู่สายการขนส่งแบบดิฟเฟอเรนเชียลโดยอัตโนมัติ และจะถูกจัดเรียงโดยอุปกรณ์ขนส่งแบบหมุนตามข้อกำหนด จากนั้นจะถูกดันไปยังตำแหน่งที่กำหนดโดยกลไกการดันอัตโนมัติ พาเลทจะถูกขนส่งไปยังตำแหน่งเฉพาะโดยอัตโนมัติผ่านสายพานลำเลียง และกล่องจะถูกจัดเรียงภายใต้การทำงานของหุ่นยนต์ การวางซ้อนกล่องที่เสร็จแล้วโดยอัตโนมัติจะดำเนินการภายใต้การทำงานของหุ่นยนต์และพร้อมสำหรับการจัดเก็บ เครื่องจักรแบบดันสามารถเลือกเป็นการทำงานต่อเนื่องหรือการทำงานแบบวงจรเดียว ความสามารถในการปรับตัวในการทำงานสูง ในเวลาเดียวกัน เหมาะสำหรับการบรรจุหีบห่อของส่วนหลังของบทความการดื่มต่างๆ ใช้ตัวควบคุมอัตโนมัติของคอมพิวเตอร์ที่ตั้งโปรแกรมได้ PLC, สวิตช์โฟโตอิเล็กทริก, สวิตช์เดินทาง, การควบคุมแบบนิวเมติก และระบบควบคุมอื่นๆ ความแม่นยำของการทำงานทางกลสูงและการทำงานง่าย ระบบจัดเรียงพาเลทใช้การทำงานของหุ่นยนต์ที่มีความแม่นยำสูง ซึ่งมีความเสถียรในการทำงาน เสียน้อย และทนทาน

2. สถานการณ์การใช้งานสำหรับเครื่องจัดเรียงพาเลทแบบหุ่นยนต์.
เครื่องจัดเรียงพาเลทแบบหุ่นยนต์มีการใช้งานอย่างแพร่หลายในสายการผลิตน้ำ สายการผลิตเครื่องดื่ม สายการผลิตอาหารกระป๋อง สายการผลิตอาหารสัตว์เลี้ยง สายการผลิตเบียร์ สายการผลิตเครื่องปรุงรสเหลว ฯลฯ

3. กระบวนการระบบจัดเรียงพาเลทแบบหุ่นยนต์:

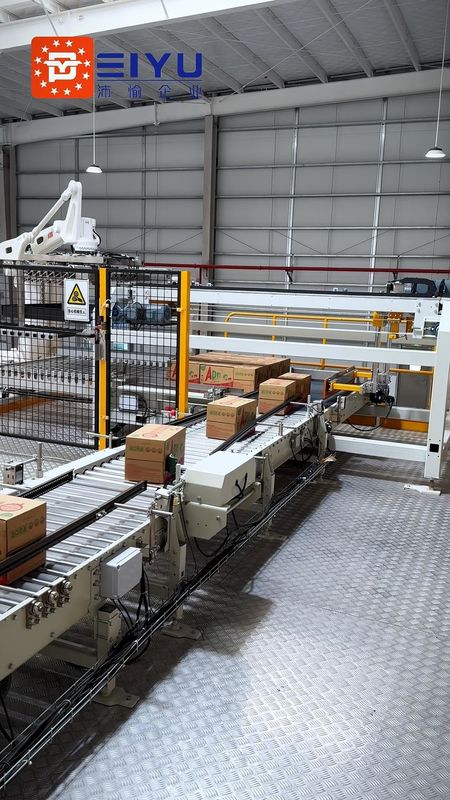

ขั้นตอนที่ 1: ผลิตภัณฑ์ที่บรรจุจะถูกขนส่งโดยสายพานลำเลียงไปยังอุปกรณ์เร่งความเร็ว หลังจากที่กล่องกระดาษถูกดึงออกจากกันแล้ว จะเข้าสู่พื้นที่จัดเรียง ตามข้อกำหนดของวิธีการจัดเรียงด้านหน้า กล่องกระดาษบางส่วนจะถูกส่งไปยังพื้นที่จัดเรียงแบบครึ่งชั้นโดยตรง และบางส่วนจะถูกหมุนเพื่อเข้าสู่พื้นที่ทอแบบครึ่งชั้น เมื่อการทอเสร็จสิ้น หุ่นยนต์จัดเรียงพาเลทในสถานะรอจะได้รับแจ้ง ในเวลาเดียวกัน พาเลทเปล่าจะถูกขนส่งไปยังตำแหน่งที่กำหนดในพื้นที่ทำงานของหุ่นยนต์ผ่านระบบขนส่งพาเลทอัตโนมัติ
ขั้นตอนที่ 2: หลังจากได้รับสัญญาณ หุ่นยนต์จะคว้ากล่องและวางบนพาเลทตามวิธีการวางซ้อนที่กำหนดไว้ล่วงหน้า ในเวลาเดียวกัน บรรจุภัณฑ์กล่องกระดาษใหม่จะถูกขนส่งไปยังพื้นที่ทำงานคว้าของหุ่นยนต์
ขั้นตอนที่ 3: หุ่นยนต์จะดำเนินการรอบการทำงาน STEP1-2
ขั้นตอนที่ 4: หลังจากที่หุ่นยนต์ทำการวางซ้อนเสร็จสิ้น พาเลทเต็มจะถูกส่งออกไปยังสถานีบรรจุภัณฑ์ถัดไปหรือตำแหน่งออกของรถยกผ่านระบบขนส่งพาเลทอัตโนมัติ และจะมีการออกสัญญาณการจัดเรียงพาเลทเสร็จสิ้น ผู้ปฏิบัติงานใช้รถยกเพื่อย้ายพาเลทเต็มออก ในเวลาเดียวกัน พาเลทเปล่าใหม่จะถูกส่งไปยังตำแหน่งจัดเรียงพาเลท ระบบทั้งหมดช่วยให้มั่นใจได้ว่าแม้ว่ารถยกจะไม่สามารถมาถึงได้ทันเวลา ก็สามารถเข้าสู่สถานะการจัดเรียงพาเลทพาเลทถัดไปได้ทันที
หุ่นยนต์หนึ่งตัวสามารถจัดเรียงผลิตภัณฑ์ได้ 2 พาเลทในเวลาเดียวกัน โดยมีพาเลทสองพาเลทที่มีผลิตภัณฑ์ที่มีลักษณะแตกต่างกัน (ใช้โซลูชันหนึ่งต่อสอง)

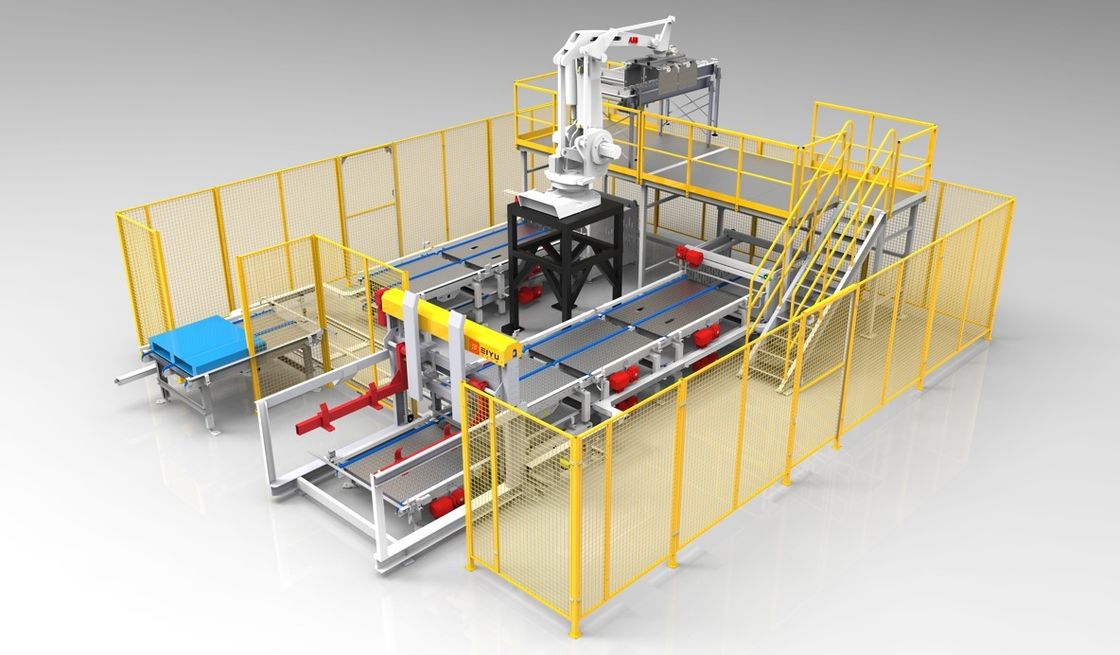

4. องค์ประกอบของอุปกรณ์:

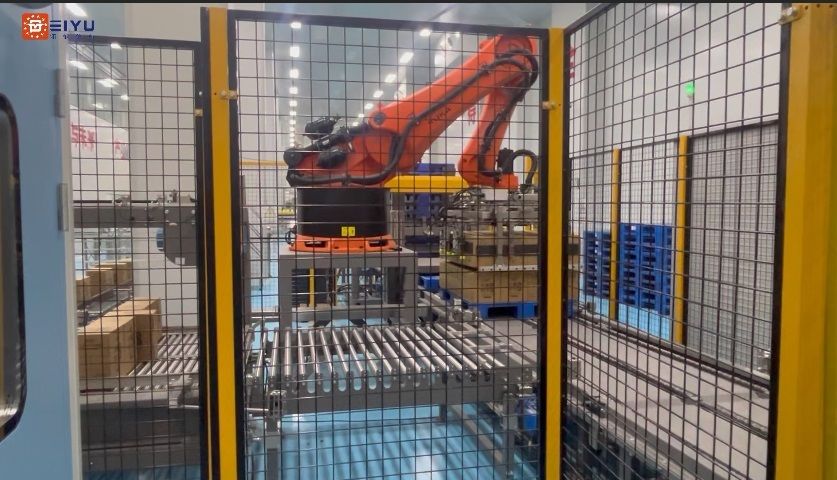

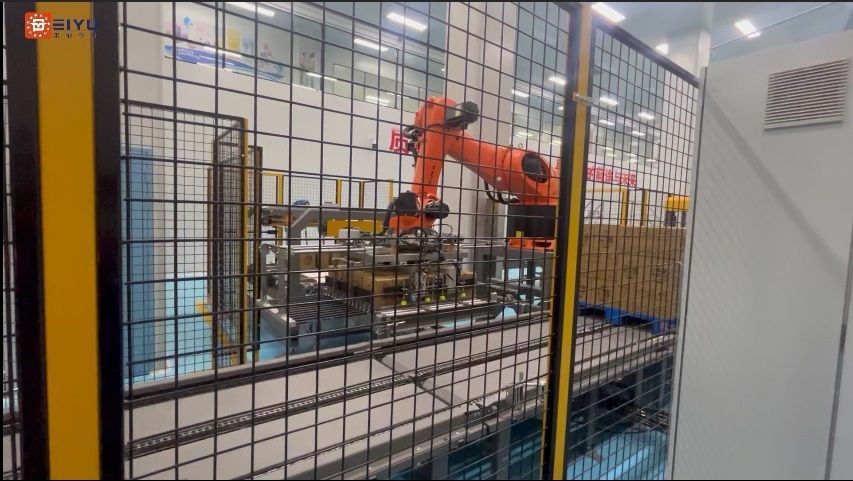

1) โฮสต์หุ่นยนต์:
เลือกหุ่นยนต์จากแบรนด์ที่มีชื่อเสียงระดับสากล และกำหนดรุ่นหุ่นยนต์ตามประเภทพาเลท น้ำหนักบรรทุกในการจัดเรียงพาเลท และแผนกเทคนิค
2) ฐานหุ่นยนต์
3) สายพานแยกความเร่ง:
ประกอบด้วยสองส่วน และความเร็วเชิงเส้นของสายพานด้านหน้าและด้านหลังแตกต่างกัน ความเร็วเชิงเส้นของส่วนหน้าจะมากกว่าส่วนหลัง เพื่อให้กล่องที่อยู่ใกล้กันสามารถดึงออกจากกันเพื่อเตรียมพร้อมสำหรับการชนกันเมื่อวางกล่องในส่วนถัดไป
4) สถานีจัดเรียง
จัดเรียงตัวกล่องกระดาษ รวมถึงกลไกต่างๆ เช่น การตัดและการดันกล่อง และจัดเรียงตามการออกแบบวิธีการจัดเรียงพาเลท กล่องที่จัดเรียงโดยสถานีจัดเรียงจะถูกขับไปยังแพลตฟอร์มรวบรวมโดยกลไกการขับเคลื่อนกล่อง ซึ่งสะดวกสำหรับแคลมป์หุ่นยนต์ในการคว้า

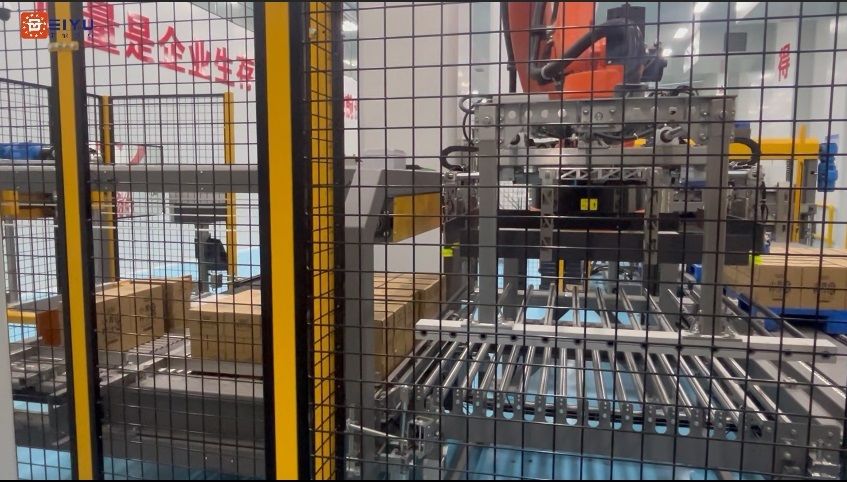

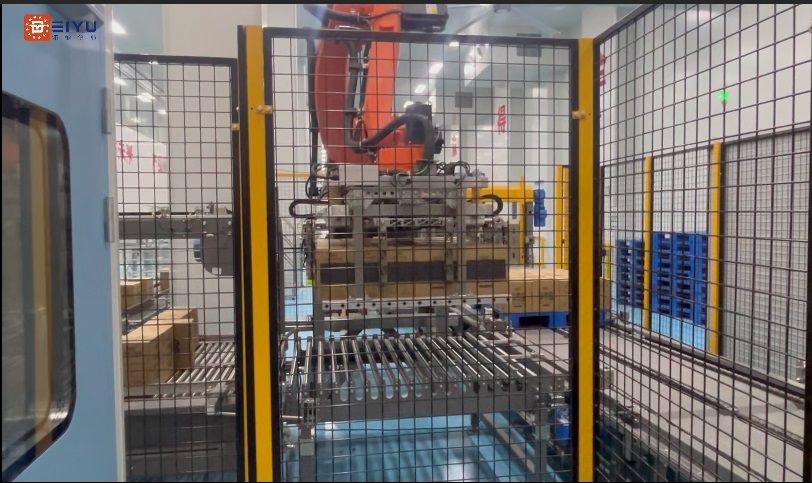

5) กริปเปอร์หุ่นยนต์ (แคลมป์)
แคลมป์หุ่นยนต์คว้ากล่องและบรรจุภัณฑ์ที่จัดเรียงจากแพลตฟอร์มรวบรวมไปยังตำแหน่งจัดเรียงพาเลทบนกลไกการจัดเรียงพาเลทเพื่อจัดเรียงพาเลท
5.1 โหมดการทำงานของอุปกรณ์จับยึด
(ขึ้นอยู่กับรูปร่างพาเลทสุดท้ายและวิธีการคว้า)
5.2 องค์ประกอบของอุปกรณ์จับยึด
ประกอบด้วยสามส่วน: หน้าแปลนที่เชื่อมต่อหุ่นยนต์ โครงหลักอะลูมิเนียมอัลลอยด์ความแข็งแรงสูง และอุปกรณ์ขับเคลื่อน
อุปกรณ์จับยึดการจัดเรียงพาเลทใช้การวางซ้อนแบบม่านม้วน และม่านม้วนถูกขับเคลื่อนด้วยเซอร์โว (เต็มชั้น ใช้ม่านม้วน)
6) เครื่องวางซ้อน
6.1 คลังสินค้าพาเลท
พาเลทเปล่าถูกปล่อยโดยตัวแยกพาเลทและขนส่งโดยสายพานลำเลียงพาเลทไปยังตำแหน่งจัดเรียงพาเลทของเครื่องจักรหลักเพื่อรอการจัดเรียงพาเลท
6.2 สายพานลำเลียงพาเลท:
การขนส่งพาเลทใช้การขนส่งแบบลูกกลิ้ง: (แผงด้านข้างเคลือบสเปรย์เหล็กกล้าคาร์บอน ขาเคลือบสเปรย์เหล็กกล้าคาร์บอน) และใช้การควบคุมการสตาร์ทแบบนุ่มของอินเวอร์เตอร์เพื่อให้แน่ใจว่าการขนส่งพาเลทเป็นไปอย่างราบรื่น
7) ระบบขนส่งกอง
7.1 สายพานลำเลียงกอง:
การขนส่งกองจริงใช้การขนส่งแบบลูกกลิ้ง: (แผงด้านข้างเคลือบสเปรย์เหล็กกล้าคาร์บอน ขาเคลือบสเปรย์เหล็กกล้าคาร์บอน) และใช้การควบคุมการสตาร์ทแบบนุ่มของอินเวอร์เตอร์เพื่อให้แน่ใจว่าการขนส่งพาเลทเป็นไปอย่างราบรื่น การตรวจจับอัตโนมัติด้วยโฟโตอิเล็กทริกของการวางซ้อนและพื้นที่ว่างจะเริ่มและหยุดโดยอัตโนมัติ
ความสามารถในการรับน้ำหนักในการขนส่ง: ≥1000 กก.

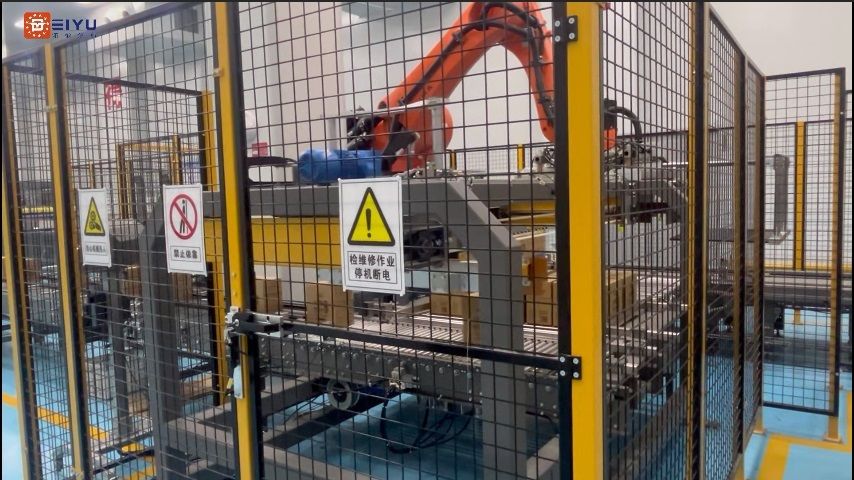

8) ตาข่ายป้องกันความปลอดภัย:
ตาข่ายป้องกันถูกยึดกับพื้นด้วยสลักเกลียวขยาย ล้อมรอบระบบจัดเรียงพาเลทแบบหุ่นยนต์ ประตูความปลอดภัยถูกทิ้งไว้ที่ด้านข้างของช่องเข้าและออกของกล่องเพื่อให้ง่ายต่อการตรวจสอบและบำรุงรักษาอุปกรณ์ ประตูความปลอดภัยมีการตรวจจับสวิตช์พร็อกซิมิตี้ และอุปกรณ์เปิดประตูจะหยุดทำงานโดยอัตโนมัติ เพื่อให้มั่นใจถึงการป้องกันความปลอดภัยของอุปกรณ์และผู้ปฏิบัติงาน

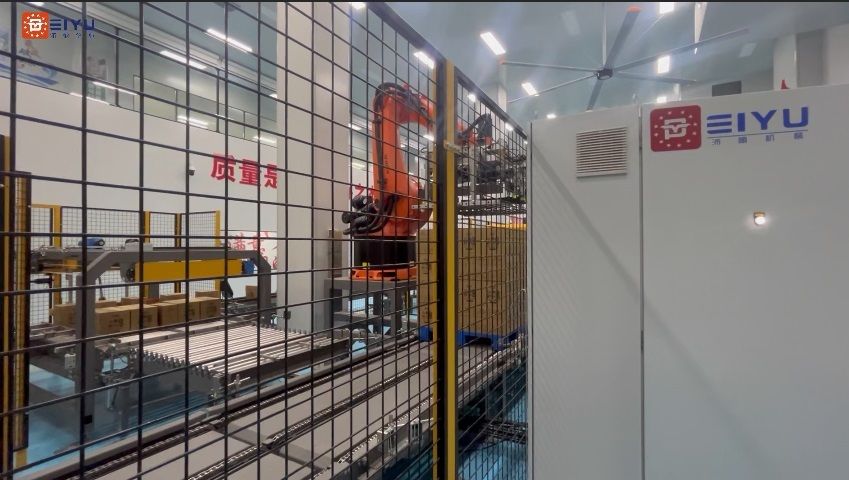

9) ระบบควบคุม:
ระบบควบคุมประกอบด้วยตู้จ่ายไฟหลักและตู้ควบคุม พร้อมการทำงานของอินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร ตู้จ่ายไฟหลักเคลือบสเปรย์เหล็กกล้าคาร์บอน และมีปุ่มภายนอกประตูเพื่อควบคุมสวิตช์ไฟ ซึ่งใช้งานง่ายและรับประกันความปลอดภัย

5. ใบเสนอราคาและเวลาในการจัดส่งสำหรับเครื่องจัดเรียงพาเลทเครื่องดื่มแบบใช้หุ่นยนต์นิวเมติกแบบตั้งโปรแกรมได้:
(1). ระยะเวลาการมีผลของใบเสนอราคา: 1 เดือน;
(2). วิธีการชำระเงิน: T/T, L/C.
(3). ลูกค้าจัดหาตัวอย่างผลิตภัณฑ์และบรรจุภัณฑ์ที่จำเป็นสำหรับการทดลองในโรงงานโดยไม่คิดค่าใช้จ่าย;
(4). เวลาในการจัดส่ง: 60 วันทำการนับจากวันที่ได้รับเงินมัดจำจากลูกค้าและตัวอย่างบรรจุภัณฑ์ผลิตภัณฑ์

6. การประกันคุณภาพสำหรับเครื่องจัดเรียงพาเลทเครื่องดื่มแบบใช้หุ่นยนต์นิวเมติกแบบตั้งโปรแกรมได้:
(1). บริษัทรับประกันว่าสินค้าที่จัดหาให้เป็นของใหม่ ไม่ได้ใช้งาน ทำจากดีไซน์ล่าสุดและวัสดุที่เหมาะสม และเป็นไปตามคุณภาพ ข้อมูลจำเพาะ และประสิทธิภาพที่ระบุไว้ในสัญญาทางเทคนิคในทุกด้าน;
(2). บริษัทรับประกันว่าหลังจากที่สายการผลิตได้รับการแนะนำ ติดตั้ง และดีบักอย่างถูกต้อง อุปกรณ์จะถึงตัวบ่งชี้ประสิทธิภาพทางเทคนิคต่างๆ ของผลิตภัณฑ์ภายใน 15 วันของการนำระบบทั้งหมดไปใช้งาน;
(3). บริษัทรับประกันว่าภายในระยะเวลาการประกันคุณภาพที่ระบุไว้ในสัญญา จะรับผิดชอบต่อข้อบกพร่อง ความล้มเหลว และความเสียหายของสายการผลิตที่เกิดจากข้อบกพร่องในการออกแบบ กระบวนการผลิต การติดตั้ง การดีบัก หรือวัสดุที่จัดหาให้ และคุณภาพของอุปกรณ์ของผู้ขาย;
(4). ระยะเวลาการประกันคุณภาพของอุปกรณ์คือ 12 เดือนหลังจากได้รับการยอมรับสายการผลิต หากในช่วงระยะเวลาการประกันคุณภาพ พบว่าคุณภาพหรือข้อมูลจำเพาะของอุปกรณ์ไม่เป็นไปตามข้อกำหนดของสัญญา หรือพิสูจน์ได้ว่าอุปกรณ์มีข้อบกพร่อง (รวมถึงข้อบกพร่องที่อาจเกิดขึ้นหรือการใช้วัสดุที่ไม่เหมาะสม ฯลฯ) ผู้ซื้อมีสิทธิ์เสนอการแก้ไขให้กับผู้ขายภายในระยะเวลาการประกันคุณภาพของผลิตภัณฑ์ตามใบรับรองการตรวจสอบที่ออกโดยหน่วยงานตามกฎหมาย;
(5). บริษัทรับประกันคุณสมบัติทางกลของอุปกรณ์ที่จัดหาให้ คุณภาพของผลิตภัณฑ์ และตัวบ่งชี้การบริโภคของผลิตภัณฑ์

7. การรับประกันอุปกรณ์สำหรับเครื่องจัดเรียงพาเลทเครื่องดื่มแบบใช้หุ่นยนต์นิวเมติกแบบตั้งโปรแกรมได้:
(1). หลังจากที่อุปกรณ์ได้รับการยอมรับ จะมีการรับประกัน 12 เดือน และระบบควบคุม (แบรนด์ Huichuan มาตรฐาน) ให้การรับประกัน 24 เดือน; ในช่วงระยะเวลาการรับประกัน บริษัทของเราจะจัดหาอะไหล่ฟรีและบริการที่ทันเวลาและมีประสิทธิภาพแก่ผู้ใช้ (ชิ้นส่วนที่สึกหรอไม่อยู่ในการรับประกัน);
(2). หากอุปกรณ์ขัดข้องและจำเป็นต้องซ่อมแซมในสถานที่ บริษัทของเรารับประกันว่าบุคลากรซ่อมบำรุงจะรีบไปยังสถานที่ของลูกค้าภายใน 48 ชั่วโมงเพื่อช่วยลูกค้ากำจัดข้อผิดพลาดในเวลา (ยกเว้นเหตุสุดวิสัย);
(3). หลังจากระยะเวลาการรับประกัน บริษัทของเราจะให้บริการสนับสนุนด้านเทคนิคพิเศษแก่ผู้ใช้ อะไหล่ที่เพียงพอ และบริการหลังการขายอื่นๆ ตลอดอายุการใช้งาน;

8. การบรรจุและการขนส่งสำหรับเครื่องจัดเรียงพาเลทเครื่องดื่มแบบใช้หุ่นยนต์นิวเมติกแบบตั้งโปรแกรมได้:
(1). วิธีการบรรจุ:
การบรรจุใช้กล่องบรรจุภัณฑ์พิเศษใหม่และแข็งแรง หรือโครงยึด ซึ่งเหมาะสำหรับการขนส่งทางไกล กันความชื้น กันสนิม กันกระแทก เหมาะสำหรับการขนส่งทางบก การขนส่งทางทะเล และการยกโดยรวม
(2). วิธีการขนส่ง: การขนส่งทางบก การขนส่งทางทะเล
