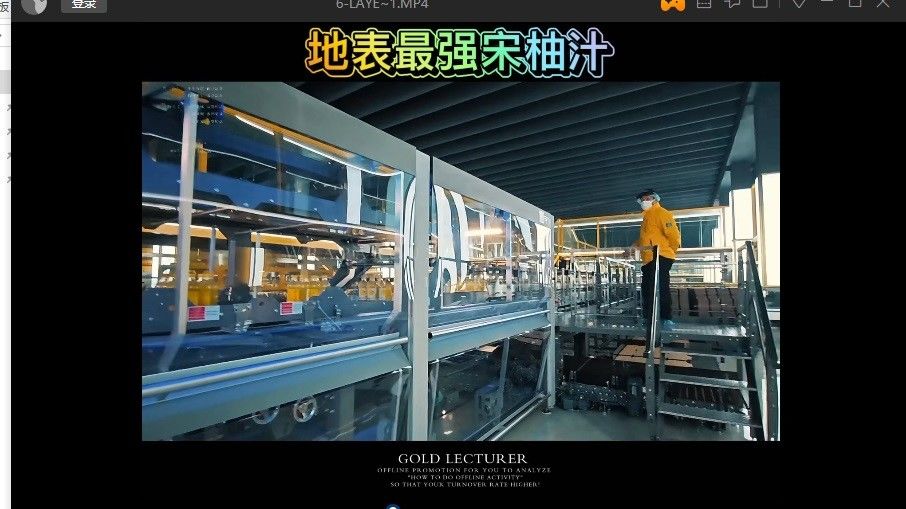

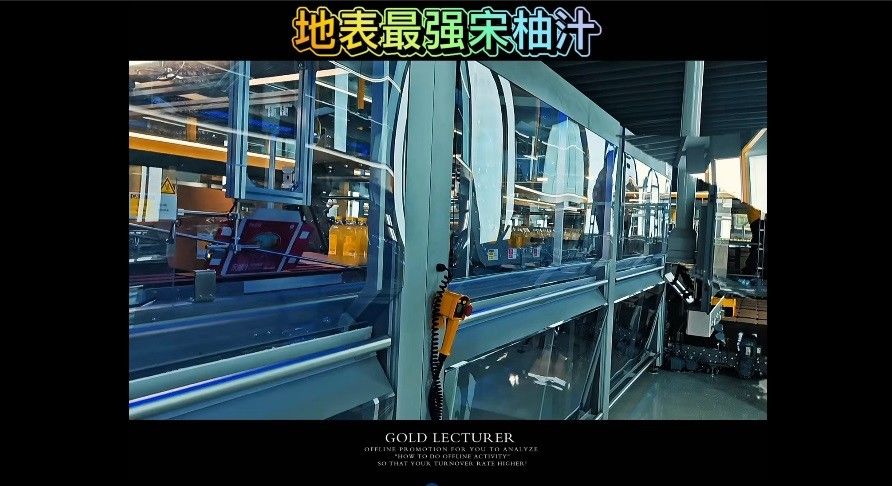

6 ชั้น Double-channel Gantry Palletizer ต่อนาที สําหรับสายการผลิตเครื่องดื่มน้ําพริกแกร๊ปเฟรุต

เครื่องจัดเรียงพาเลทแบบแกนคู่ 6 ชั้นต่อนาที สำหรับสายการผลิตเครื่องดื่มน้ำเกรปฟรุต

บริษัท เซี่ยงไฮ้ เป่ยหยู บรรจุภัณฑ์ เทคโนโลยี จำกัด

เครื่องจัดเรียงพาเลทแบ่งออกเป็นเครื่องจัดเรียงพาเลทแบบแกนเดี่ยวและแกนคู่, เครื่องจัดเรียงพาเลทแบบหุ่นยนต์, เครื่องจัดเรียงพาเลทแบบเสาเดี่ยว และเครื่องจัดเรียงพาเลทแบบหุ่นยนต์

ขอบเขตการใช้งาน:

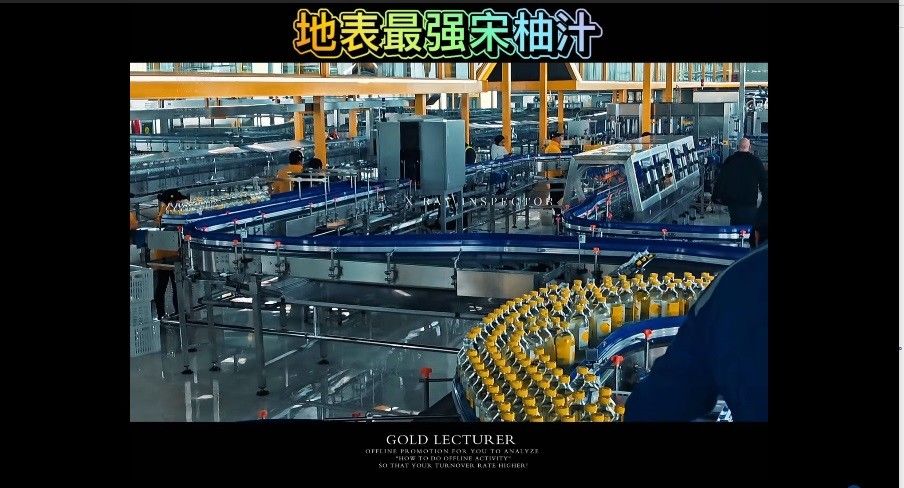

สามารถใช้ในการจัดเรียงพาเลทสำหรับงานต่างๆ ในอุตสาหกรรมเบียร์, เครื่องดื่ม และอาหาร และใช้กันอย่างแพร่หลายในกล่องกระดาษ, กล่องพลาสติก, ขวด, ถุง, ถัง, ผลิตภัณฑ์บรรจุภัณฑ์ฟิล์ม และผลิตภัณฑ์บรรจุ ฯลฯ; ติดตั้งร่วมกับสายการผลิตบรรจุสามในหนึ่งเดียว ฯลฯ เพื่อจัดเรียงขวด, กระป๋อง และถุงต่างๆ

ช่วงความจุของเครื่องจัดเรียงพาเลทตามประเภทต่างๆ ของเครื่องจัดเรียงพาเลท: 3 กล่อง - 160 กล่องต่อนาที

ชื่อเรียกต่างๆ ของเครื่องจัดเรียงพาเลท:

เครื่องจัดเรียงพาเลท
เครื่องจัดเรียงพาเลท
เครื่องจัดเรียงพาเลทอัตโนมัติเต็มรูปแบบ
เครื่องจัดเรียงพาเลทเครื่องดื่ม
เครื่องจัดเรียงพาเลทถังน้ำ
เครื่องจัดเรียงพาเลทกระป๋องเต็ม
เครื่องจัดเรียงพาเลทแบบแกน
เครื่องจัดเรียงพาเลทแบบแกนคู่
เครื่องจัดเรียงพาเลทแบบแกนคู่ระดับสูง
เครื่องจัดเรียงพาเลทแบบแกนเดี่ยว
เครื่องจัดเรียงพาเลทแบบเสาเดี่ยว
เครื่องจัดเรียงพาเลทชนิดเสา
เครื่องจัดเรียงพาเลทสถานีจัดเรียงแบบเสาเดี่ยว
เครื่องจัดเรียงพาเลทแบบหุ่นยนต์
ระบบจัดเรียงอุตสาหกรรม
ระบบจัดเรียงพาเลทแบบแกน
ระบบจัดเรียงพาเลทแบบหุ่นยนต์
เครื่องจัดเรียงพาเลทแบบหุ่นยนต์หลายแกน
หุ่นยนต์อุตสาหกรรมหลายแกน

1. พารามิเตอร์พื้นฐานสำหรับเครื่องจัดเรียงพาเลทแบบแกนคู่ 6 ชั้นต่อนาที สำหรับสายการผลิตเครื่องดื่มน้ำเกรปฟรุต:

1). ความเร็วในการซ้อนของเครื่องทั้งหมด: 5 ชั้น/นาที (ขึ้นอยู่กับผลิตภัณฑ์)

2). ความสูงในการซ้อนสูงสุด: 1800 มม. (รวมความสูงของพาเลท)

3). กำลังติดตั้ง: 105Kw

4). กำลังใช้งาน: 50KW

5). แหล่งจ่ายไฟ: สามเฟส ห้าสาย, AC 380V/50HZ

6). แรงดันไฟฟ้าควบคุม: DC 24V

7). แรงดันลม: 6bar

8). ขนาดอินเทอร์เฟซท่อลม: Φ12

9). สภาพแวดล้อม: อุณหภูมิ 0-40℃

10). ความชื้น: 40-95%

11). การใช้ลม: 150L/นาที

12). ขนาดพาเลท: (ขึ้นอยู่กับความต้องการ)

13). น้ำหนักอุปกรณ์: ประมาณ 9000 กก.

2. บทนำเกี่ยวกับขั้นตอนการทำงานและหลักการของเครื่องจัดเรียงพาเลทแบบแกนคู่ 6 ชั้นต่อนาที สำหรับสายการผลิตเครื่องดื่มน้ำเกรปฟรุต:
1). ผลิตภัณฑ์กล่อง/บรรจุภัณฑ์ฟิล์มที่บรรจุผลิตภัณฑ์จะเข้าสู่สถานีจัดเรียงและรวมกลุ่ม และติดตั้งระบบจัดเรียงแบบแมนิพูเลเตอร์หนึ่งหรือสองชุดตามข้อกำหนดด้านความเร็ว โดยจะถูกจัดเรียงโดยอัตโนมัติโดยแมนิพูเลเตอร์ตามโหมดการจัดเรียงชั้นที่ตั้งไว้ล่วงหน้าของโปรแกรม และเข้าสู่สถานีขึ้นรูปชั้น
2). ผลิตภัณฑ์ที่ขึ้นรูปชั้นทั้งหมดที่ตรงตามเงื่อนไขจะเข้าสู่พื้นที่ขึ้นรูปชั้น และสถานะการขึ้นรูปชั้นที่ตรงตามข้อกำหนดในการจัดเรียงพาเลทจะเสร็จสมบูรณ์ผ่านกลไกการคัดแยก
3). เครื่องเรียงแยกบอร์ดแสดงผลแบบซ้อนบวกทีละแผ่นและขนส่งไปยังสถานีจัดเรียงพาเลท รอการจัดเรียงพาเลท
4). ดันผลิตภัณฑ์ทั้งชั้นเข้าไปในแคลมป์ชัตเตอร์แบบม้วนผ่านกลไกการแปล และการยกและการแปลของเสาเดี่ยวจะขับเคลื่อนแคลมป์ให้ทำงานจัดเรียงพาเลทให้เสร็จสมบูรณ์ ทำซ้ำการทำงานของวงจรข้างต้นเพื่อทำให้ข้อกำหนดในการจัดเรียงพาเลทของทั้งชั้นซ้อนกันทีละชั้น
5). ผลิตภัณฑ์ทั้งกองจะถูกขนส่งไปยังตำแหน่งรถยกผ่านสายพานลำเลียงลูกกลิ้ง และรถยกแบบแมนนวลจะขนส่งผลิตภัณฑ์ไปยังคลังสินค้า หรือผลิตภัณฑ์ที่จัดเรียงพาเลทจะเชื่อมต่อและขนส่งไปยังคลังสินค้าโดยอัตโนมัติผ่านสายพานลูกกลิ้ง

3. บทนำสู่เครื่องจัดเรียงพาเลทแบบแกนคู่ 6 ชั้นต่อนาที สำหรับสายการผลิตเครื่องดื่มน้ำเกรปฟรุต:
เครื่องจัดเรียงพาเลทแบบเสาเดี่ยวที่สถานีจัดเรียงจะจัดเรียงผลิตภัณฑ์กล่อง/บรรจุภัณฑ์ฟิล์มที่บรรจุผลิตภัณฑ์ในโหมดการจัดเรียงที่ตั้งไว้ล่วงหน้า จากนั้นเข้าสู่แคลมป์แบบม้วน และตระหนักถึงการจัดเรียงพาเลทอัตโนมัติทีละชั้นผ่านการยกและการแปลของเสาเดี่ยวเพื่อประสานงานกับแคลมป์ หลังจากจัดเรียงพาเลทถึงความสูงที่ต้องการแล้ว จะถูกย้ายไปยังตำแหน่งรถยกผ่านสายพานลำเลียงลูกกลิ้ง และขนส่งไปยังคลังสินค้าโดยรถยกแบบแมนนวล หรือเชื่อมต่อเข้ากับคลังสินค้าโดยอัตโนมัติผ่านลูกกลิ้งเพื่อทำให้กระบวนการจัดเรียงพาเลททั้งหมดเสร็จสมบูรณ์

4. การกำหนดค่าอุปกรณ์สำหรับเครื่องจัดเรียงพาเลทแบบแกนคู่ 6 ชั้นต่อนาที สำหรับสายการผลิตเครื่องดื่มน้ำเกรปฟรุต:

1). วัสดุหลักของอุปกรณ์: เหล็กกล้าคาร์บอนพร้อมสี

2). มอเตอร์ทั่วไป: SEW/EVERGEAR

3). เซอร์โวมอเตอร์: Inovance

4). PLC: Beckhoff/Inovance หรือแบรนด์ดังอื่นๆ

5). ตัวแปลงความถี่: Schneider/Inovance หรือแบรนด์ดังอื่นๆ

6). เซ็นเซอร์: SICK หรือแบรนด์ดังอื่นๆ

7). ส่วนประกอบนิวเมติก: SMC/Festo

8). เครื่องใช้ไฟฟ้าแรงดันต่ำ: Schneider

9). หน้าจอสัมผัส: Schneider/Wei Lun Tong

5. ส่วนประกอบหลักของเครื่องจัดเรียงพาเลทแบบแกนคู่ 6 ชั้นต่อนาที สำหรับสายการผลิตเครื่องดื่มน้ำเกรปฟรุต:ชื่อ

เครื่องจัดเรียงพาเลทแบบเสาเดี่ยวของสถานีจัดเรียงส่วนใหญ่ประกอบด้วยตัวแยกความเร่ง, การจัดเรียงแมนิพูเลเตอร์แบบกลุ่มเดี่ยว/คู่,

การขึ้นรูปชั้นล่วงหน้า, การขึ้นรูปชั้น, เสาเดี่ยว, การเร่งความเร็วชัตเตอร์แบบม้วน, เครื่องเรียงและสายลูกกลิ้งส่งออก

1). ตัวแยกความเร่ง

หลังจากผลิตภัณฑ์ผ่านตัวแยกความเร่ง จะใช้ความแตกต่างของความเร็วเพื่อสร้างระยะห่างระหว่างผลิตภัณฑ์ จึงเตรียมพร้อมสำหรับการหมุน

2). การจัดเรียงหุ่นยนต์เดี่ยว/คู่

การจัดเรียงหุ่นยนต์เดี่ยว/คู่คือการจัดเรียงและปรับผลิตภัณฑ์ในตำแหน่งที่สอดคล้องกันตามกราฟิกการจัดเรียงและซ้อนชั้นโดยหุ่นยนต์

3). การขึ้นรูปชั้นล่วงหน้าและการขึ้นรูปชั้น

หลังจากจัดเรียงโดยหุ่นยนต์กลุ่มเดี่ยว/คู่แล้ว ผลิตภัณฑ์ที่จัดเรียงอย่างถูกต้องจะสร้างชั้นซ้อนเพื่อทำให้การขึ้นรูปชั้นล่วงหน้าเสร็จสมบูรณ์ ทั้งชั้นจะเข้าสู่พื้นที่ขึ้นรูปชั้น ซึ่งอุปกรณ์คัดแยกจะคัดแยกและจัดแนวชั้นซ้อน และใช้ก้านดันแถวเดียวเพื่อดันเข้าไปในแคลมป์แบบม้วน

4). กลไกเสาเดี่ยว

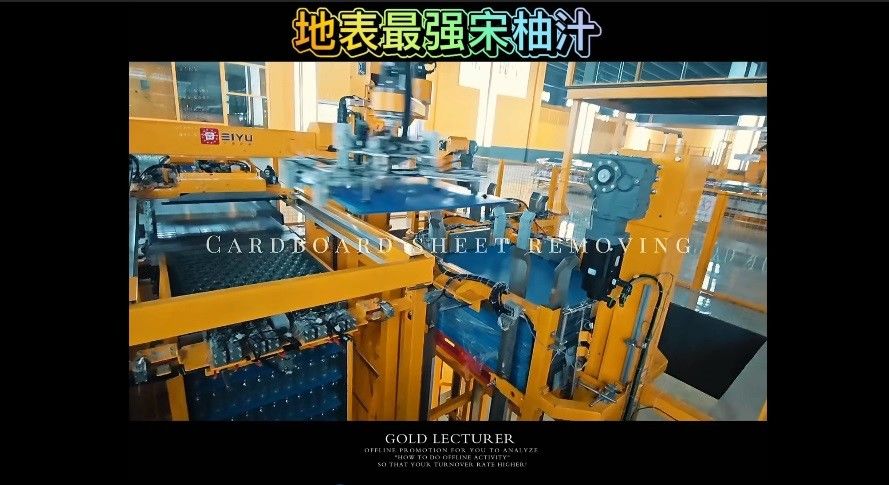

กลไกเสาเดี่ยวประกอบด้วยกลไกการยกเสาเดี่ยว, กลไกการแปล และแคลมป์ชัตเตอร์แบบม้วน เมื่อผลิตภัณฑ์สร้างชั้นในลำดับที่แน่นอน จะถูกดันเข้าไปในแคลมป์ชัตเตอร์แบบม้วนโดยก้านดัน อุปกรณ์ยกและอุปกรณ์แปลจะยกแคลมป์พร้อมกับผลิตภัณฑ์ทั้งชั้นจากตำแหน่งรอไปยังตำแหน่งซ้อน เปิดชัตเตอร์แบบม้วน และผลิตภัณฑ์จะถูกวางอย่างมั่นคงบนพาเลท (หรือชั้นก่อนหน้า) อุปกรณ์ดูดพาร์ติชั่นสามารถโหลดได้ตามต้องการ เมื่อผลิตภัณฑ์ทั้งชั้นมาถึงสถานีซ้อน พาร์ติชั่นที่ดูดซับไว้ล่วงหน้าจะถูกวางไว้ด้านบนของผลิตภัณฑ์โดยอุปกรณ์แขนแกว่งยกและลดลง จากนั้นจึงอพยพออกไป จากนั้นจึงซ้อนผลิตภัณฑ์ชั้นถัดไป
5). ส่วนจ่ายพาเลทอัตโนมัติ
① อุปกรณ์จ่ายพาเลท
คลังสินค้าพาเลทสามารถซ้อนพาเลทเปล่าได้ 10 แผ่น และจ่ายพาเลทไปยังอุปกรณ์ซ้อนเป็นประจำตามข้อกำหนดของโปรแกรม พลังงานมาจากมอเตอร์แยกต่างหาก
② อุปกรณ์ส่งออกพาเลท
เมื่อพาเลทถึงจำนวนชั้นซ้อน จะมีการส่งสัญญาณเพื่อส่งออกพาเลทจริงไปยังตำแหน่งซ้อนโดยอัตโนมัติ พาเลทจริงจะถูกขนส่งไปยังตำแหน่งที่กำหนดโดยสายพานลำเลียงลูกกลิ้ง (หรือเชื่อมต่อกับเครื่องพันอัตโนมัติ)
7. ข้อดีของโครงสร้างเครื่องนี้สำหรับเครื่องจัดเรียงพาเลทแบบแกนคู่ 6 ชั้นต่อนาที สำหรับสายการผลิตเครื่องดื่มน้ำเกรปฟรุต:

1). ระบบจัดเรียงชั้นอัตโนมัติของแมนิพูเลเตอร์มีความยืดหยุ่นและแม่นยำอย่างยิ่ง สามารถจัดการบรรจุภัณฑ์ได้ทุกประเภท แม้แต่บรรจุภัณฑ์ที่ละเอียดอ่อนที่สุด ในเวลาเดียวกัน จะช่วยลดผลกระทบหรือแรงกดดันของผลิตภัณฑ์ โดยเฉพาะอย่างยิ่งสำหรับผลิตภัณฑ์ที่เปราะบางหรือไม่มั่นคง

2). การทำงานบนหน้าจอสัมผัสใช้เพื่อตระหนักถึงการสนทนาระหว่างมนุษย์กับเครื่องจักร ซึ่งสามารถแสดงความเร็วในการผลิต สาเหตุและตำแหน่งของความผิดพลาด และมีระบบอัตโนมัติในระดับสูง โปรแกรม PLC ที่ตั้งโปรแกรมได้สามารถใช้ในการตั้งโปรแกรมการคัดแยกและซ้อนชั้นของกล่องกระดาษ การจ่ายและการปล่อยพาเลท

3). ประตูและฝาครอบนิรภัยติดตั้งอุปกรณ์ตรวจจับไฟฟ้า เมื่อเปิดประตูฝาครอบ เครื่องจะหยุดทำงานเพื่อปกป้องบุคลากร

4). วิธีการซ้อนสามารถปรับได้บนอินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร และปรับได้ง่าย สามารถทำวิธีการซ้อนได้หลากหลายโดยไม่ต้องเปลี่ยนชิ้นส่วน

5). การซ้อนมีความเสถียรและมีประสิทธิภาพ ซึ่งสามารถประหยัดกำลังคนได้อย่างมาก เนื่องจากมีการเคลื่อนไหวที่ราบรื่นและกลมกลืนกันมากขึ้น จึงต้องใช้การบำรุงรักษาและบริการน้อยลง

6). ตามขนาดผลิตภัณฑ์ วิธีการซ้อนสามารถทำได้โดยไม่ต้องเปลี่ยนชิ้นส่วนการซ้อน

8. ใบเสนอราคาและเวลาในการจัดส่งสำหรับเครื่องจัดเรียงพาเลทแบบแกนคู่ 6 ชั้นต่อนาที สำหรับสายการผลิตเครื่องดื่มน้ำเกรปฟรุต:

(1). ระยะเวลาการมีผลของใบเสนอราคา: 1 เดือน;

(2). วิธีการชำระเงิน: T/T, L/C
(3). ลูกค้าจัดหาตัวอย่างผลิตภัณฑ์และบรรจุภัณฑ์ที่จำเป็นสำหรับการทดลองในโรงงานโดยไม่เสียค่าใช้จ่าย;
(4). เวลาในการจัดส่ง: 60 วันทำการนับจากวันที่ได้รับเงินมัดจำจากลูกค้าและตัวอย่างบรรจุภัณฑ์ผลิตภัณฑ์
9. การประกันคุณภาพสำหรับเครื่องจัดเรียงพาเลทแบบแกนคู่ 6 ชั้นต่อนาที สำหรับสายการผลิตเครื่องดื่มน้ำเกรปฟรุต:

(1). บริษัทรับประกันว่าสินค้าที่จัดหาให้เป็นของใหม่ ไม่ได้ใช้งาน ทำจากดีไซน์ล่าสุดและวัสดุที่เหมาะสม และเป็นไปตามคุณภาพ ข้อมูลจำเพาะ และประสิทธิภาพที่ระบุไว้ในสัญญาทางเทคนิคในทุกด้าน;
(2). บริษัทรับประกันว่าหลังจากที่สายการผลิตได้รับการแนะนำ ติดตั้ง และดีบักอย่างถูกต้อง อุปกรณ์จะถึงตัวบ่งชี้ประสิทธิภาพทางเทคนิคต่างๆ ของผลิตภัณฑ์ภายใน 15 วันนับตั้งแต่ระบบทั้งหมดเริ่มทำงาน;
(3). บริษัทรับประกันว่าภายในระยะเวลาการประกันคุณภาพที่ระบุไว้ในสัญญา จะรับผิดชอบต่อข้อบกพร่อง ความล้มเหลว และความเสียหายของสายการผลิตที่เกิดจากข้อบกพร่องในการออกแบบ กระบวนการผลิต การติดตั้ง การดีบัก หรือวัสดุที่จัดหาให้ และคุณภาพของอุปกรณ์ของผู้ขาย;
(4). ระยะเวลาการประกันคุณภาพของอุปกรณ์คือ 12 เดือนหลังจากได้รับการยอมรับสายการผลิต หากในช่วงระยะเวลาการประกันคุณภาพ พบว่าคุณภาพหรือข้อมูลจำเพาะของอุปกรณ์ไม่เป็นไปตามข้อกำหนดของสัญญา หรือพิสูจน์ได้ว่าอุปกรณ์มีข้อบกพร่อง (รวมถึงข้อบกพร่องที่อาจเกิดขึ้น หรือการใช้วัสดุที่ไม่ผ่านการรับรอง ฯลฯ) ผู้ซื้อมีสิทธิ์เสนอการแก้ไขให้กับผู้ขายภายในระยะเวลาการประกันคุณภาพของผลิตภัณฑ์ตามใบรับรองการตรวจสอบที่ออกโดยหน่วยงานตามกฎหมาย;
(5). บริษัทรับประกันคุณสมบัติทางกลของอุปกรณ์ที่จัดหา คุณภาพของผลิตภัณฑ์ และตัวบ่งชี้การบริโภคของผลิตภัณฑ์
10. การรับประกันอุปกรณ์สำหรับเครื่องจัดเรียงพาเลทแบบแกนคู่ 6 ชั้นต่อนาที สำหรับสายการผลิตเครื่องดื่มน้ำเกรปฟรุต:

(1). หลังจากยอมรับอุปกรณ์แล้ว จะมีการรับประกัน 12 เดือน และระบบควบคุม (แบรนด์ Huichuan มาตรฐาน) ให้การรับประกัน 24 เดือน; ในช่วงระยะเวลาการรับประกัน บริษัทของเราจะจัดหาอะไหล่ฟรีและบริการที่ทันเวลาและมีประสิทธิภาพแก่ผู้ใช้ (ชิ้นส่วนที่สึกหรอไม่อยู่ในการรับประกัน);
(2). หากอุปกรณ์ขัดข้องและจำเป็นต้องซ่อมแซมในสถานที่ บริษัทของเรารับประกันว่าบุคลากรซ่อมบำรุงจะรีบไปยังสถานที่ของลูกค้าภายใน 48 ชั่วโมงเพื่อช่วยลูกค้ากำจัดความผิดพลาดในเวลา (ยกเว้นเหตุสุดวิสัย);
(3). หลังจากระยะเวลาการรับประกัน บริษัทของเราจะให้บริการสนับสนุนด้านเทคนิคพิเศษแก่ผู้ใช้ อะไหล่ที่เพียงพอ และบริการหลังการขายอื่นๆ ตลอดอายุการใช้งาน;
11. การบรรจุและการขนส่งสำหรับเครื่องจัดเรียงพาเลทแบบแกนคู่ 6 ชั้นต่อนาที สำหรับสายการผลิตเครื่องดื่มน้ำเกรปฟรุต:

(1). วิธีการบรรจุ:
การบรรจุใช้กล่องบรรจุภัณฑ์พิเศษใหม่และแข็งแรง หรือโครงยึด ซึ่งเหมาะสำหรับการขนส่งทางไกล กันความชื้น กันสนิม กันกระแทก เหมาะสำหรับการขนส่งทางบก การขนส่งทางทะเล และการยกโดยรวม
(2). วิธีการขนส่ง: การขนส่งทางบก การขนส่งทางทะเล
